プレッシャーの変化を高精度で正確に測定するために 設計されています線形張力計は,長期安定性と信頼性の高いパフォーマンスを確保するために高品質の材料で作られています.
EB-Aシリーズホイールストレインゲーズは,様々な負荷セルセンサーアプリケーションで使用するのに適した半橋ストレインゲーズです. 作業温度範囲は -20 〜 + 80 °Cです.このマイクロ圧力センサーは,厳しい環境や極端な条件で使用するのに最適です.
フィルムストレインゲージ製品の重要な特徴の1つは, ± 0.05% フルスケールのヒステレシスです.これはマイクロ圧力センサーが毎回正確で信頼性の高い結果を生成することを保証します.負荷セルセンサーのアプリケーションで人気のある選択になります.
実験室でのテストや産業用用途のためにマイクロ圧力センサーを必要とします. 私たちのフォイルストレインゲープ製品は,多用的で信頼性の高い選択です.長期的安定性線形ストレンドメーターが 常に正確な結果を出してくれます

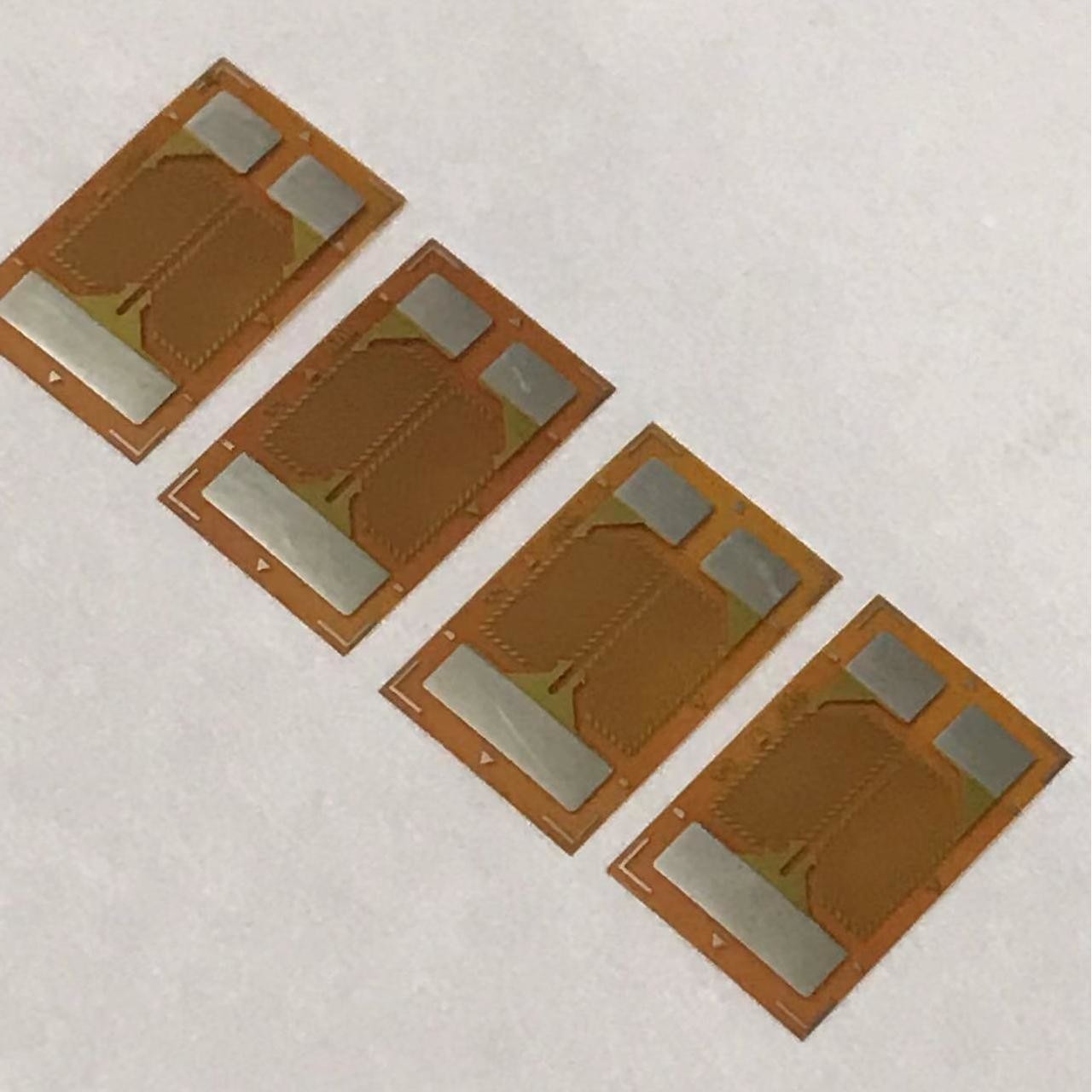

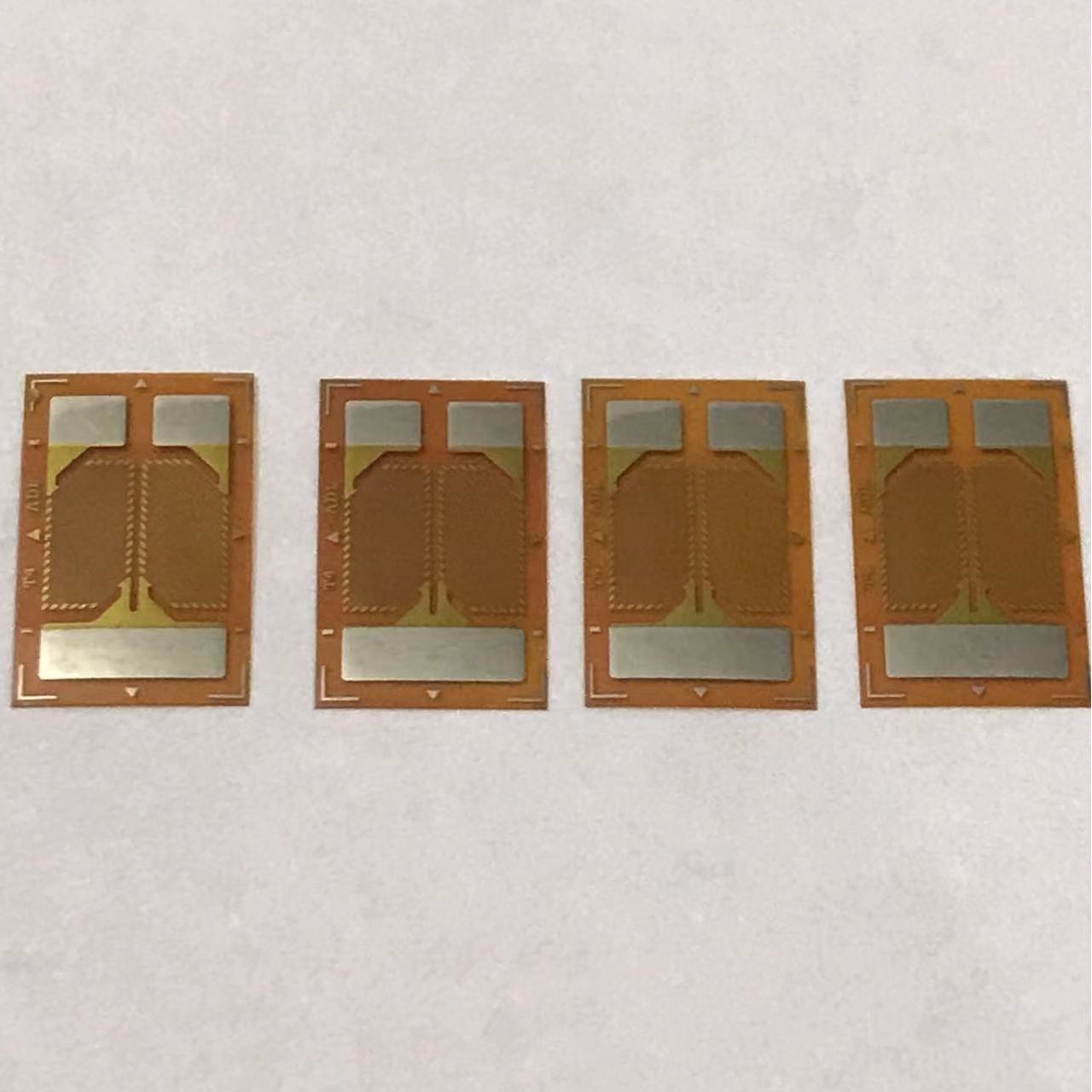

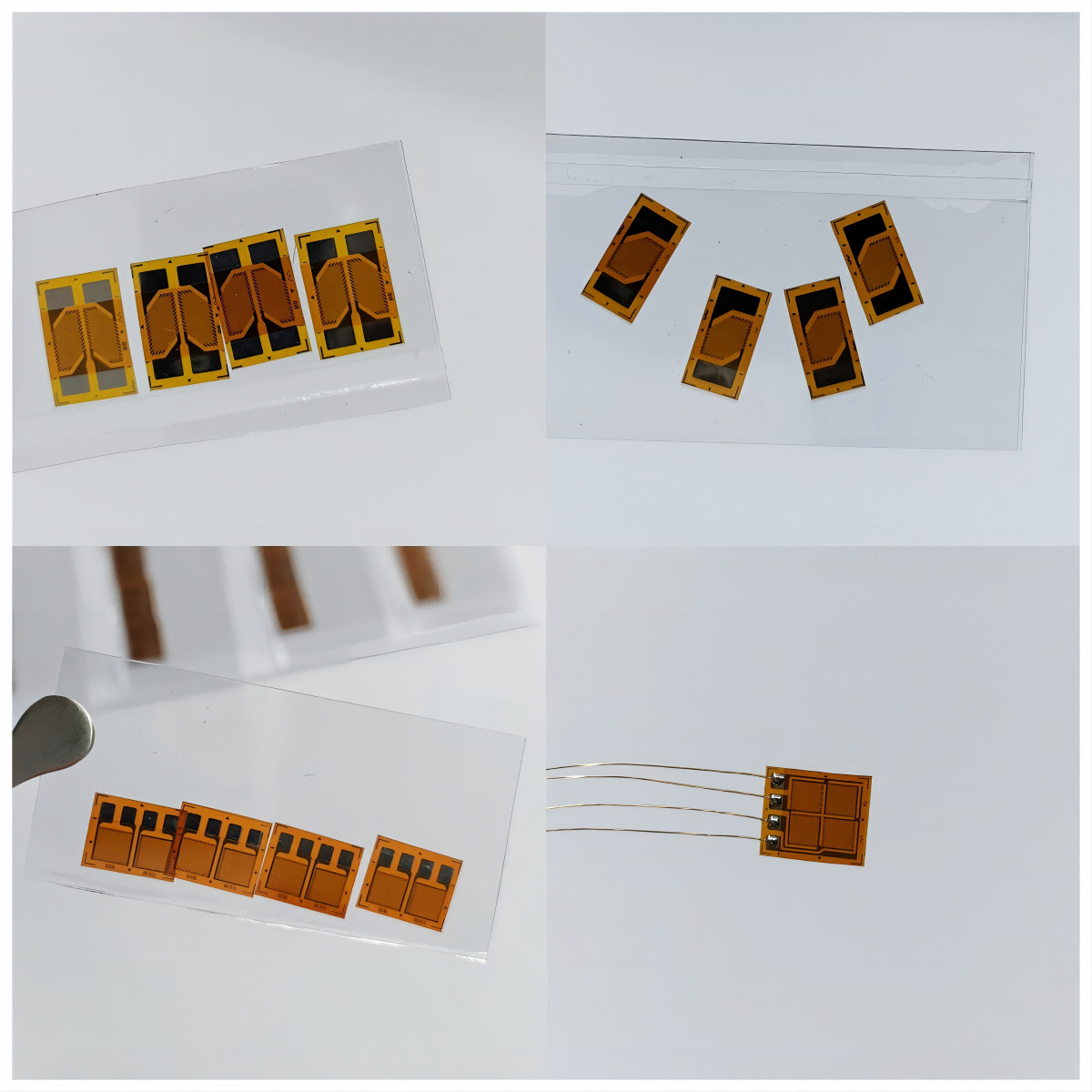

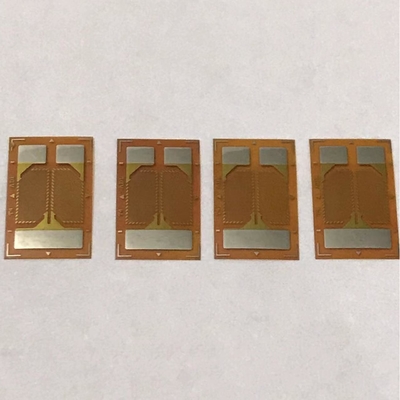

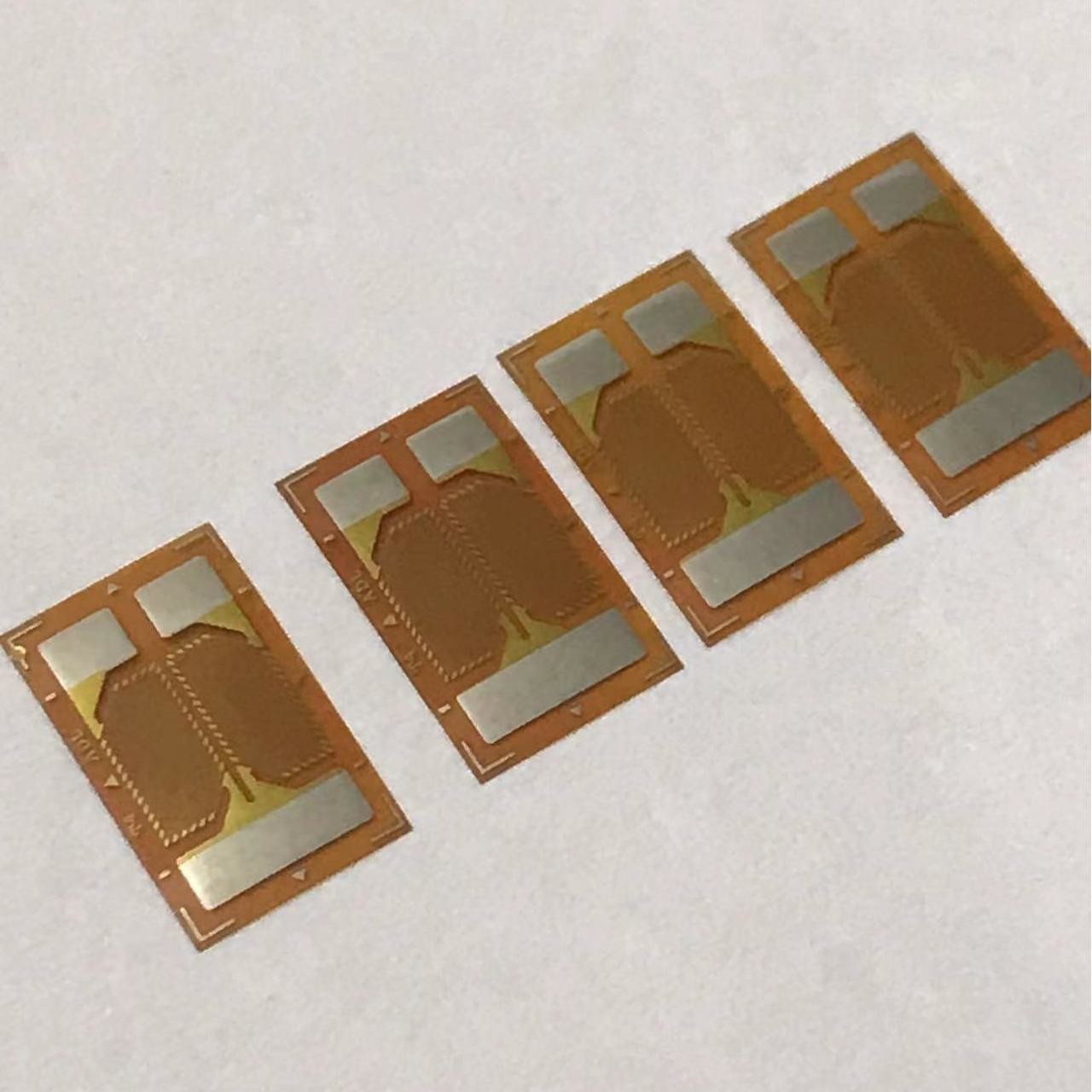

ハーフブリッジストレインゲーズは,ホイールストレインゲーズの種類であり,フェノルアルデヒド,ポリマイド,またはエポキシのキャリア材料で作られています.これらの材料は,優れた柔軟性と耐久性を提供します圧縮計が厳しい作業条件に耐えられるようにする. -20°C+80°Cの動作温度範囲は,圧縮計がさまざまな環境で使用できるようにします.
HAシリーズのホイールストレインゲージは,さまざまな用途で使用するのに理想的です.工業用秤,力測定装置,トルクセンサーの構築に使用できます.自動車産業でも使用できます車両の各部品に施された力を測定するために使用できる.
このストレンゲーズの他の用途には,航空機の翼のストレスを測定するために使用できる航空宇宙産業,医療産業,義肢に施す力を測定するために使用できる場合.
トップセンサの HAシリーズ製のホイールストレインゲーズの多用性と精度は,負荷セルセンサーの作成において不可欠な要素となっています.力の変化を正確に測定する能力,重さ,圧力は,様々な産業や用途で使用するのに理想的です.
この幅は,0.003から0.007mmの合金フィルムを使用します.
厚さ 0.03mm のエポキシ樹脂で作られ,優れた電気隔熱性能を示しています.
背景はオブジェクトの区別のために色でコードされています
自熱補償のための試料材料
動作温度 -20°C+80°C 温度補償範囲 +10°C+80°C
| モデル | 格子サイズ (mm) |
ベースサイズ (mm) | 格子距離 (mm) |
| BF ((BA/BE) 350-2HA | 20.0×37 | 9.0×56 | / |
| BF(BA/BE) 350-3HA について | 2.8×55 | 9.7×67 | / |
| BF ((BA/BE) 350-4HA | 3.7×64 | 8.5×74 | / |
| BF ((BA/BE) 650-3HA | 2.8×47 | 8.8×57 | / |
| BF ((BA/BE) 1000-3HA | 2.8×55 | 9.7×67 | / |
| BF ((BA/BE) 1000-4HA | 3.8×64 | 8.5×74 | / |
| 基礎材料 | フェノール エポキシ | ||
|
メアスリング 格子素材 |
常時について |
||
|
抵抗力 |
標準値 の 誤り |
オー |
350±10Ω |
| 平均値の偏差 | オー | ≤0.5Ω | |
|
使用温度 |
/ |
(−30°C~+80°C) |
|
|
敏感性(ゲージファクター) |
/ |
2.0±1% |
|
|
マックスVrms (最大許容されるブリッジ電源電圧) |
/ |
8ボルト
|
|
|
熱出力 |
Coe効率性 |
um/m/°C |
≤2 |
|
平均分散 |
±m/m |
≤30 |
|
| 室温隔熱抵抗 | M についてオー | 10000 | |
| 室温 ストレッチ 究極(ストレッチ制限) | um/m | 20000 | |
|
メカニカルヒステレス |
um/m |
1.2 |
|
|
疲労 生活 |
/ |
≥107 |
|
|
クリープコード |
合金鋼/不?? 鋼 |
||
