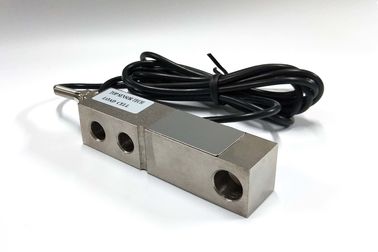

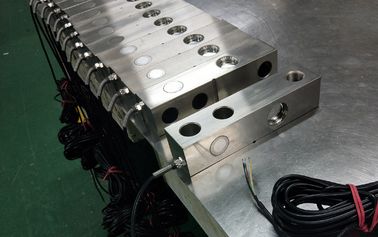

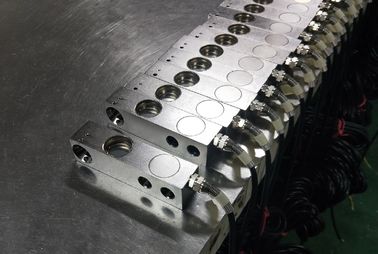

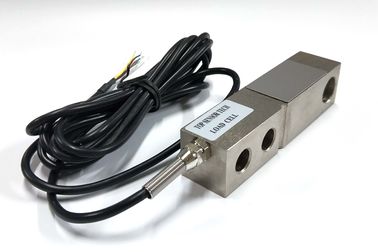

単一のせん断のビーム荷重計
モデル:SD-03
容量:0.2-10t/0.5-20Klb
特徴:
合金鋼の構造;IP67を密封する溶接
適用:
電子重量計、車のスケール、鉄道スケール等
次元:
| 容量 | L | L1 | L2 | L3 | L4 | d | B | M |
| 0.5~2 （t） | 130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M12X1.75または |
| 5~10 （klb） 2.5~5 （t） | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X1.5 3/4-16UNF |
| 15,20 （klb） 7.5、10 （t） | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24x2 |
精密:0.02%F.S | 絶縁抵抗:≥5000MΩ （100VDC） |
定格出力:2±0.003 mv/vか3mv/v | 刺激電圧:9~12VDC |
非直線性:0.03%F.S | 償われたtemp.range:-10~+40℃ |
ヒステリシス:0.03%F.S | 使用temp.range:-20~+55℃ |
繰り返し:0.02%F.S | ゼロのTemp.effect:0.03F.S/10℃ |
クリープ:0.02%F.S/10min | スパンのTemp.effect:0.02F.S/10℃ |
ゼロ バランス:±1%F.S | 安全な積み過ぎ:120% |
入力抵抗:350±5Ω | 最終的な積み過ぎ:150% |
出力抵抗:350±3Ω | 等級を守りなさい:IP67 |
ケーブル長:3メートル、5メートルまたは要求あり次第 | |
