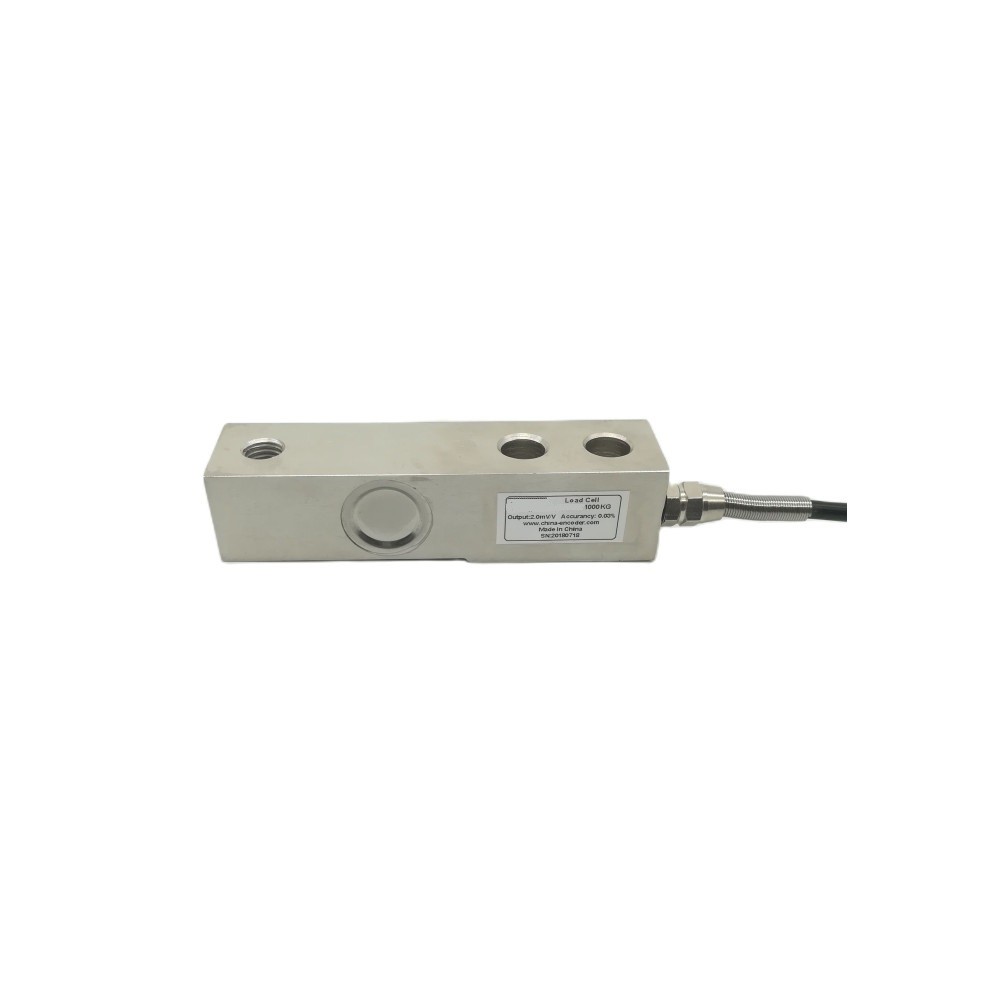

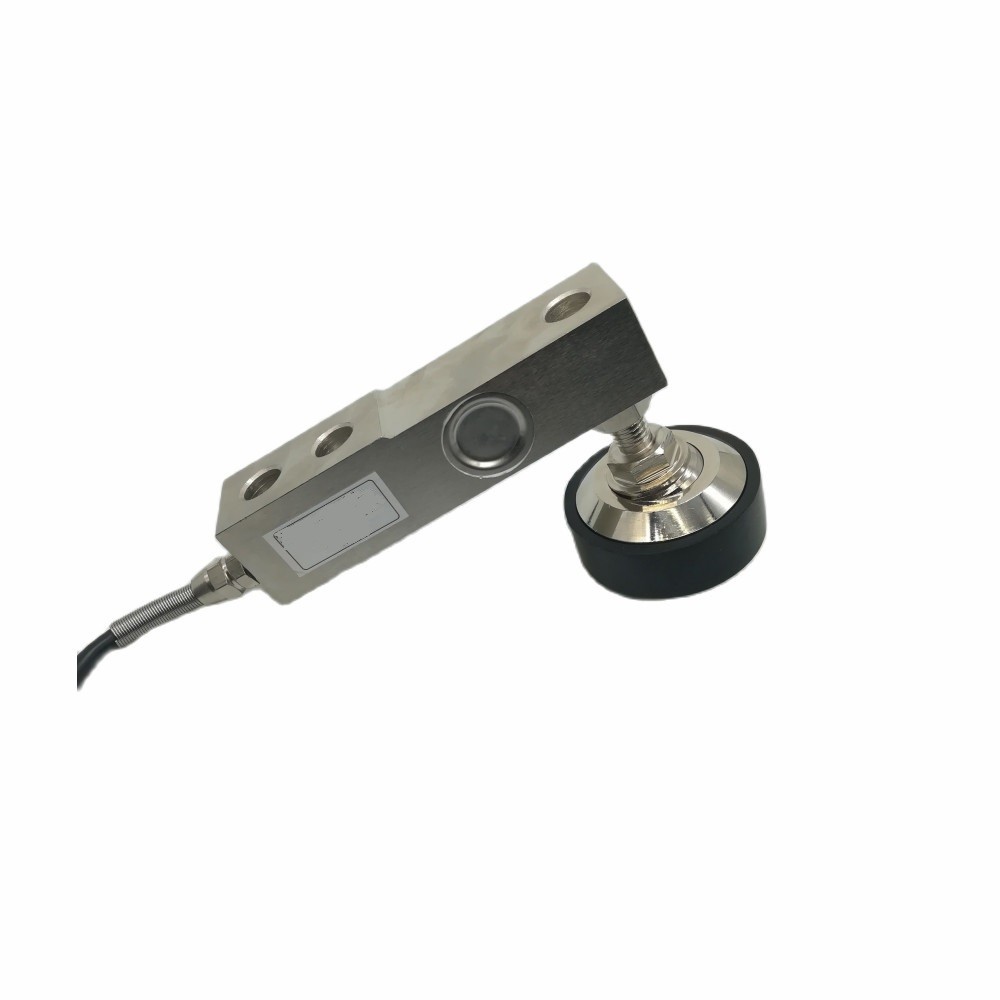

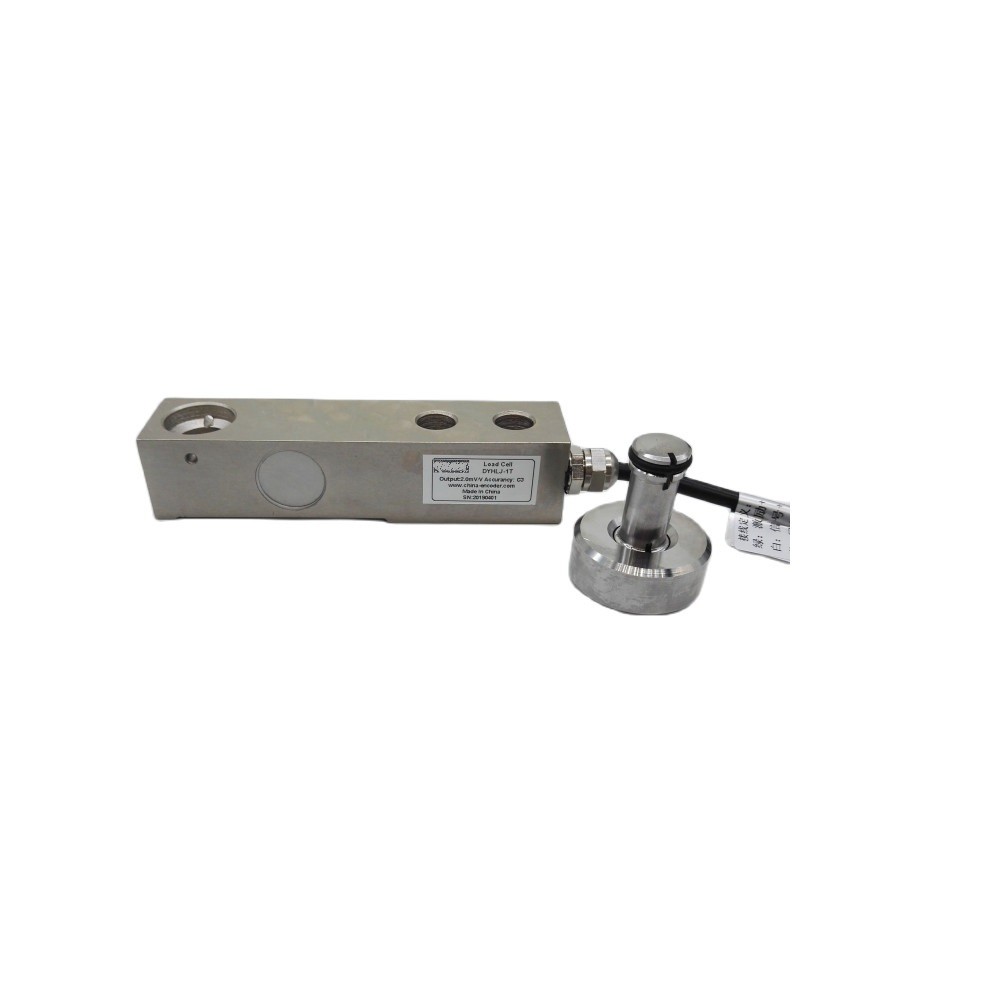

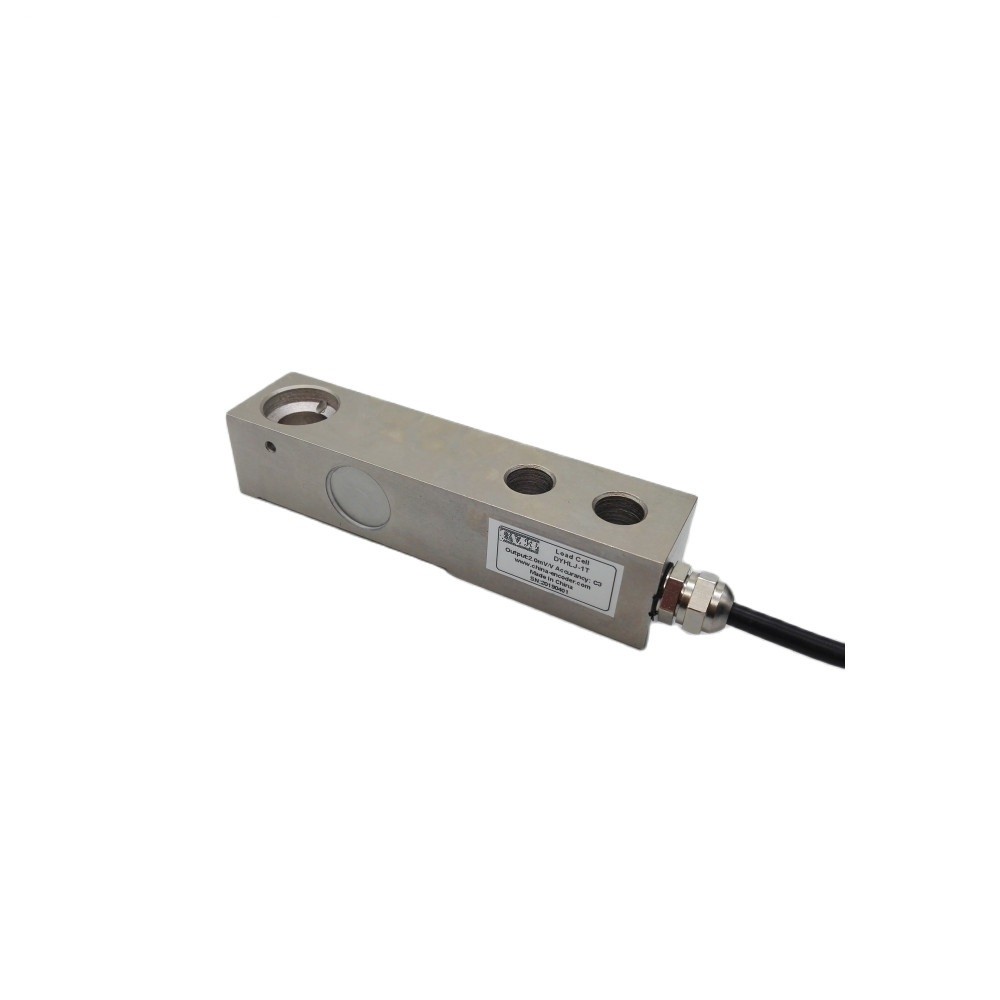

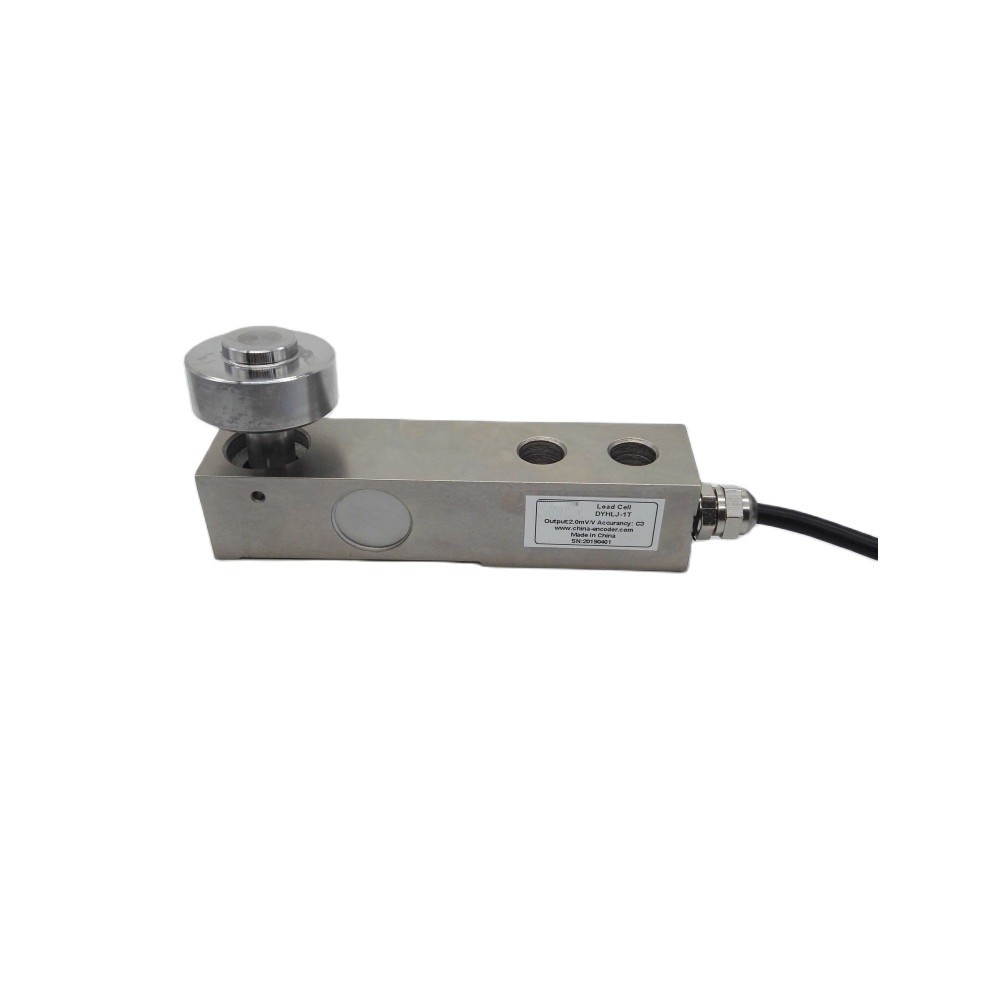

シングルシアビームロードセル
モデル:SD-03
容量:100kgから10,000kg
特徴:
シングルシアビームロードセル 曲がるビームロードセル
容量は100kgから10,000kgまで
材料:合金鋼または不鋼鋼 高品質,高精度OIML標準,低コスト
レーザーシール 防水 IP68 防腐
適用:床の秤,平台の秤,重量橋,その他の重量計
尺寸:mm
| 容量 | L について | L1 | L2 | L3 | L4 | d | B について | M について |
| 1~4kb 0.5~2t 5KSE |
130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M16X2 M12X1だ75 1/2-20UNF |
| 5~10kg 2.5~5kg トン | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X1だ5 3/4-16UNF |
| 20 (kb) 10 (t) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24×2 1-12 UNF |
| 仕様: | |||
| 精度: | C3 | ||
| 複合エラー: | ±002 | ||
| 定数出力: | 2mv / 3mv/v±0003 | ||
| クリープ (% F.S/30分): | ±002 | ||
| 非線形性 (%F.S) | ±002 | ||
| ヒステレシス | ±002 | ||
| ゼロ残高 (% F.S): | ±10 | ||
| 入力抵抗: | 350±5 | ||
| 出力抵抗: | 350±5 | ||
| 断熱抵抗: | ≥5000 (−100VDC) | ||
| スパン (%F.S/10°C) の温度効果: | ±0017 | ||
| ゼロでの温度効果 ((%F.S/10°C): | ±002 | ||
| 温度範囲を使用する (°C): | -20+55 | ||
| 刺激電圧 (V): | 9・12 (DC) | ||
| 安全過負荷 (%F.S) | 150% | ||
| 究極の過負荷 (% F.S) | 200% | ||
| 防御グレード | IP68 | ||
| ケーブル長さ: | 3メートル -10メートル | ||
| ワイヤ接続方法 | |||
| RED=EXC+ | ブラック=EXC- | GREEN=シグナル+ | ホワイト=信号 |
