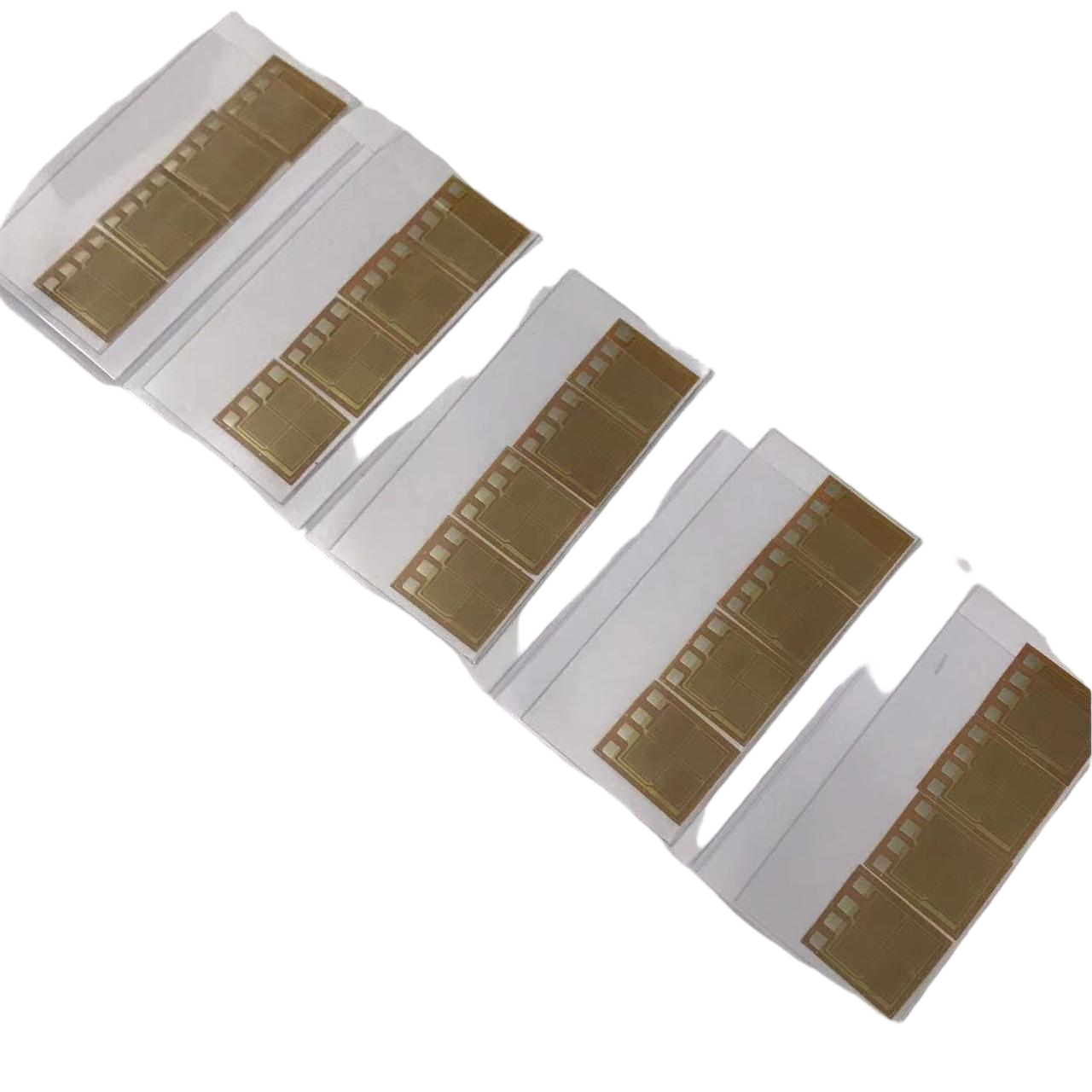

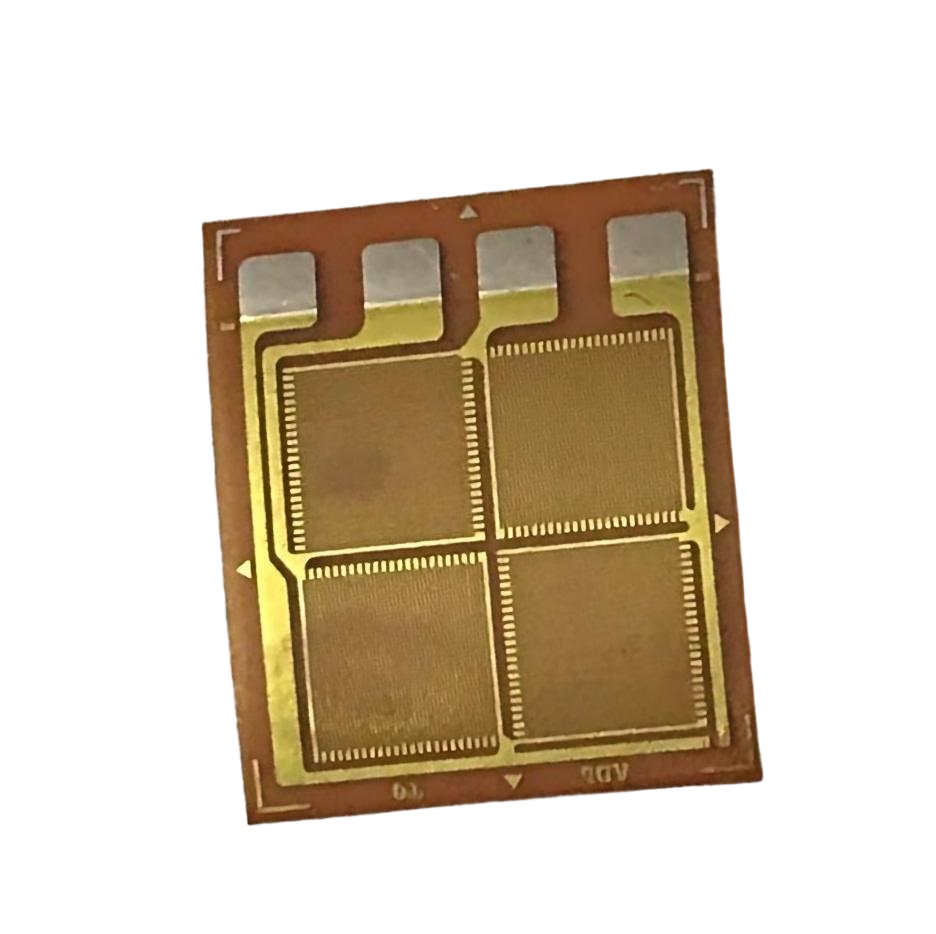

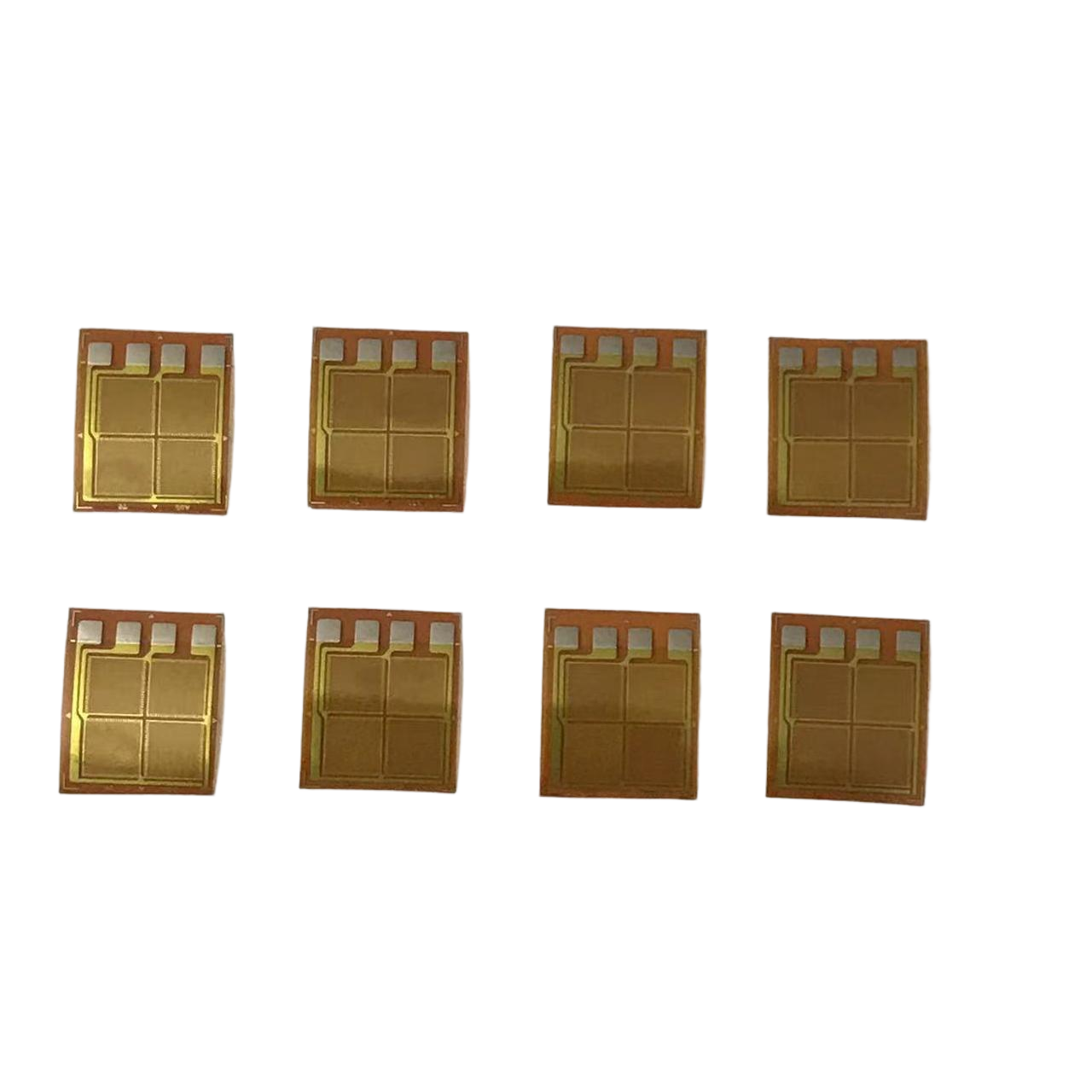

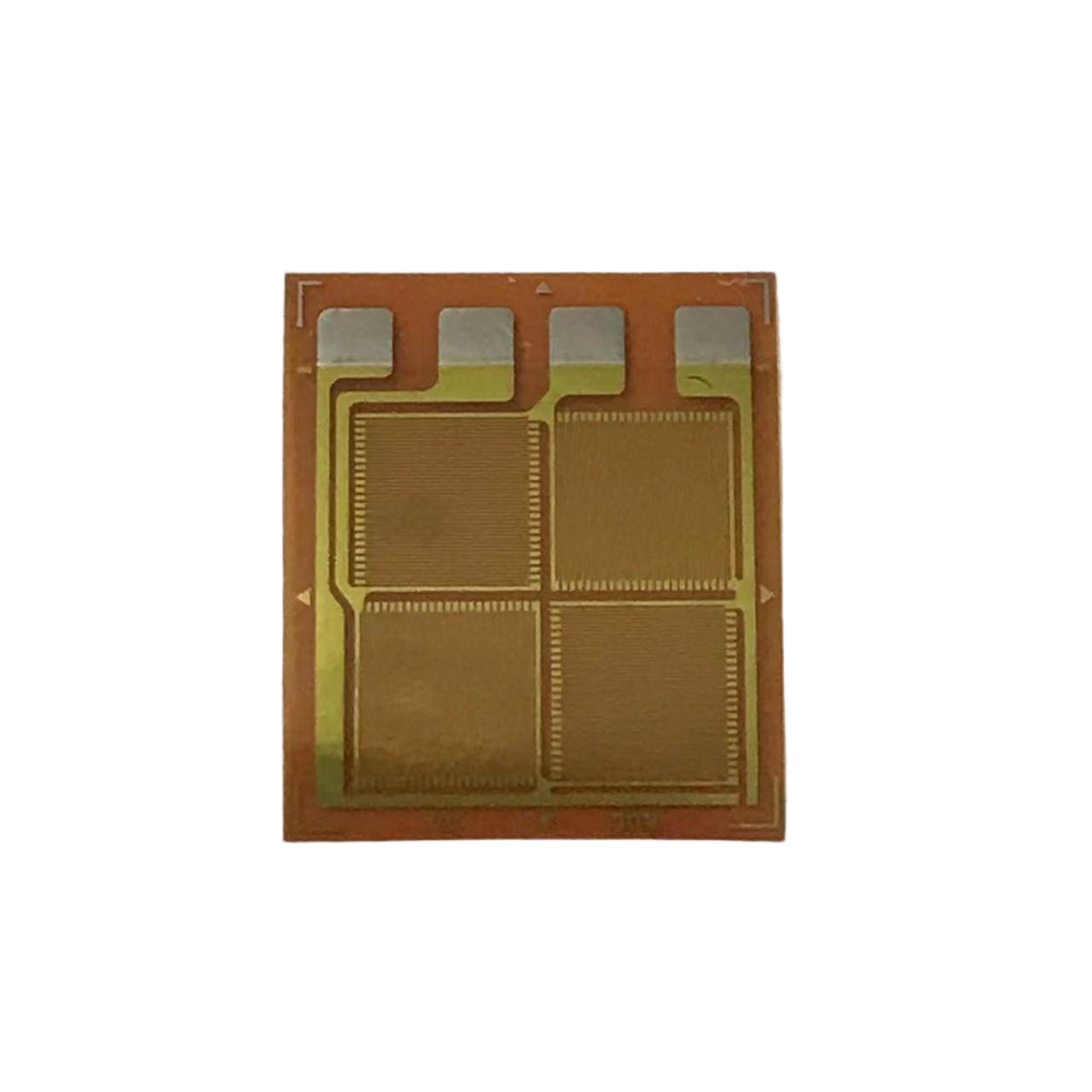

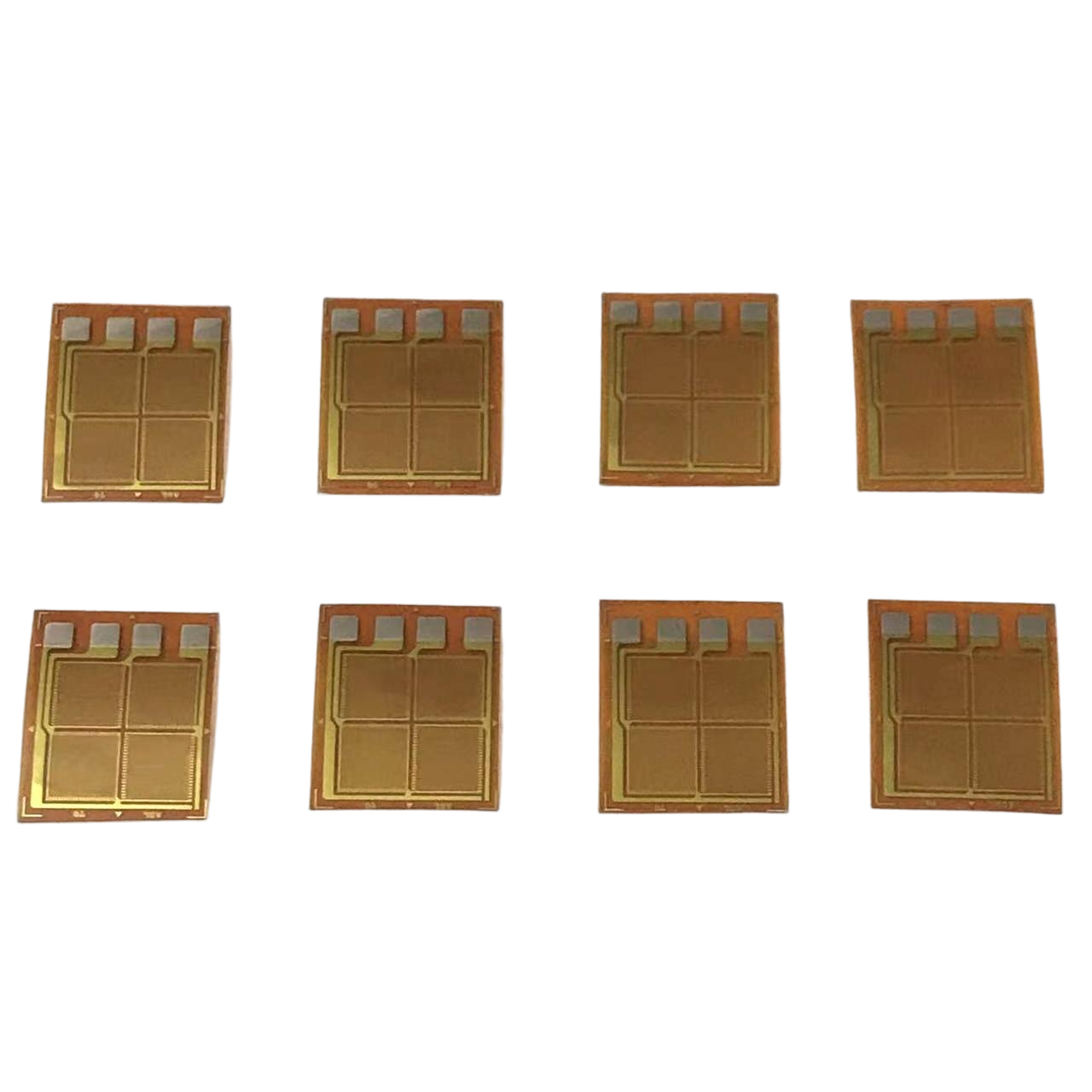

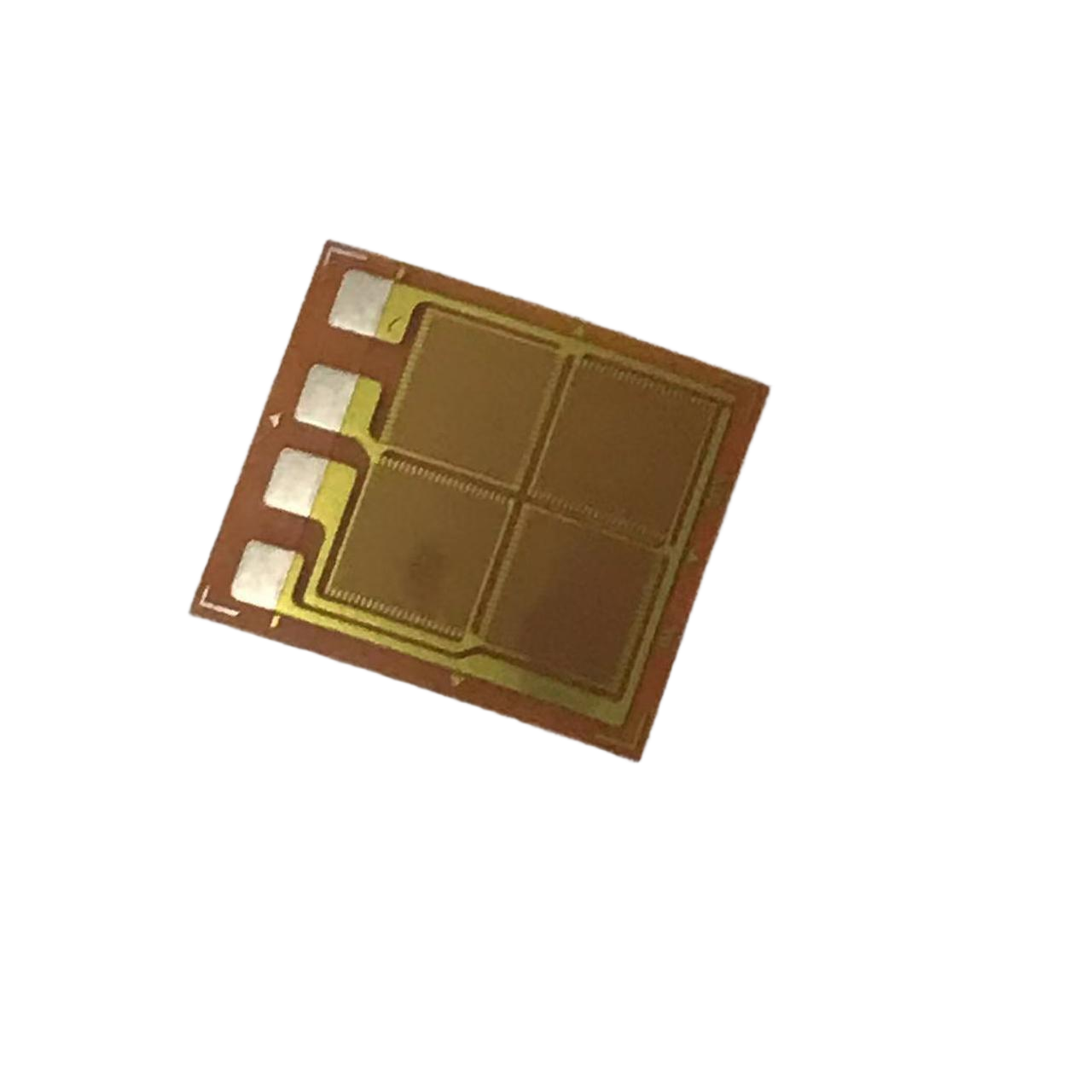

Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
ヒステリシス: ±0.05％
測定範囲: 0-1000 マイクロストレイン
操作上の温度: -20°C+80°C
使用法: 荷重計センサー
キャリア材料: フェノールアルデヒド/ポリイミド/エポキシ
特徴: マイクロプレッシャーセンサー
材料: 金属ホイル
クリープ: ±0.05% フルスケール
タイプ: 抵抗ストレインゲーマー
リードワイヤー: 3本のワイヤー,長さ1m
抵抗: 350,5001000オム
サービス: カスタム
モデル: EBシリーズ
作業温度: -20°C+80°C
材料のため: 鉄鋼または合金アルミニウム
基本材料: フェノールアルデヒド/ポリイミド/エポキシ
ハイライト:

full bridge strain gauge with solder points

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type
基本情報
起源の場所: 中国
ブランド名: Top Sensor
モデル番号: EBシリーズ
お支払配送条件
パッケージの詳細: カートンボックス
製品の説明

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

  • Product Name: Foil Strain Gauge
  • Grid number: 4
  • Hysteresis: ±0.05% Full Scale
  • Material: Steel or Alloy Aluminum
  • Measurement Range: 0-1000 Microstrain
  • Service: Custom design on carrier size, grid dimension
  • Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
  • Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
  • Resistance: 350,500,1000 Ohm
  • Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃
  • Each package 40 pcs, can be soldered copper wire, good performance
  • Three (3) to Five (5) solder points



Dimension:


Model Measuring Grid Size (mm) Carrier Size (mm)
BF350-3EB-A 2.25×2.65 9.2×7.7
ZF1000-3EB-A 2.25×2.65 9.2×7.7

Note: Other models and sizes are available according to customer request







Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance
