型号：DTS-01
量程：0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm
精度：±0.1; ±0.3; ±0.5%F.S
输出灵敏度：1.0～1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc
特点：
1, 扭矩传感器由应变计和集成电路组成，精度高，性能稳定。
2, 具有出色的长期稳定性
3, 两端均有键连接
4, 最高转速4000RPM
技术规格：
| 工作温度： | -10～+80 ℃ |
| 温度补偿范围： | 室温～+60 ℃ |
| 零点温度影响： | ±0.1 %F.S/10 ℃ |
| 激励电压： | 12 VDC |
| 绝缘电阻： | 2000 MΩ/100VDC |
| 输入阻抗： | 700±10/350±10 Ω |
| 输出阻抗： | 700±5/350±5 Ω |
| 零点输出： | 0～±1 %F.S |
| 安全过载： | 120 %F.S |
| 电缆长度： | 3 m |
|
电缆连接： |
红色：激励+ 黑色：激励- 绿色：信号+ 白色：信号- |
尺寸：mm
键槽尺寸：长x宽x高 22x3.5x6mm
1, 应用领域
DTS系列动态扭矩传感器是用于测量扭矩和机械功耗的精确测量设备。主要应用于
1.1 电机、发动机、内燃机及其他旋转设备。
1.2 风扇、水泵、扭力扳手
1.3 火车、汽车、拖拉机、飞机、轮船、矿山机械
1.4 水循环系统
1.5 粘度计
1.6 过程工业
2, 安装要求
2.1 适用于垂直和水平安装
2.2 所有加载设备、扭矩传感器、动力设备应安装在坚实的平台上，避免过度振动。否则，可能导致读数不稳定、精度降低甚至损坏扭矩传感器。

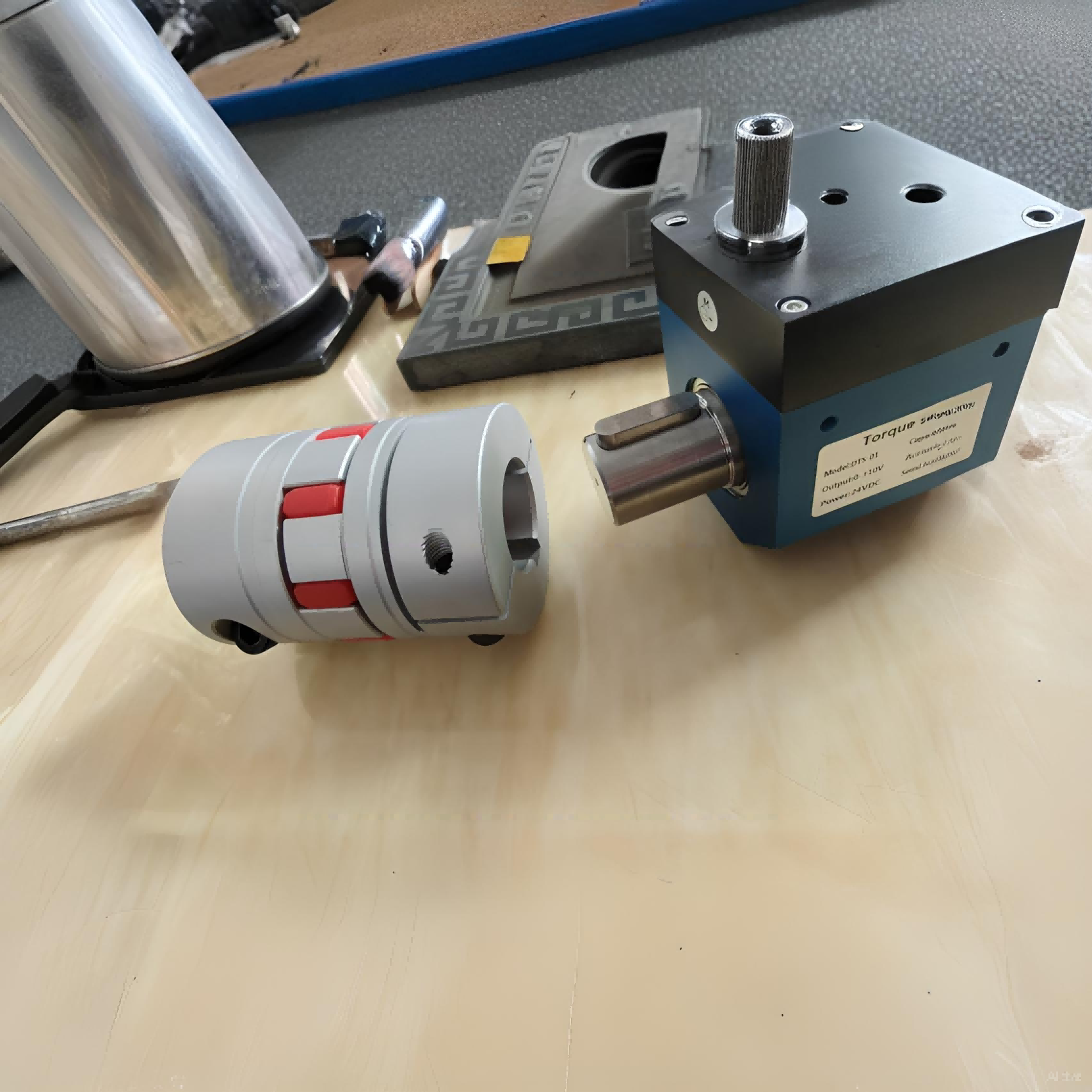

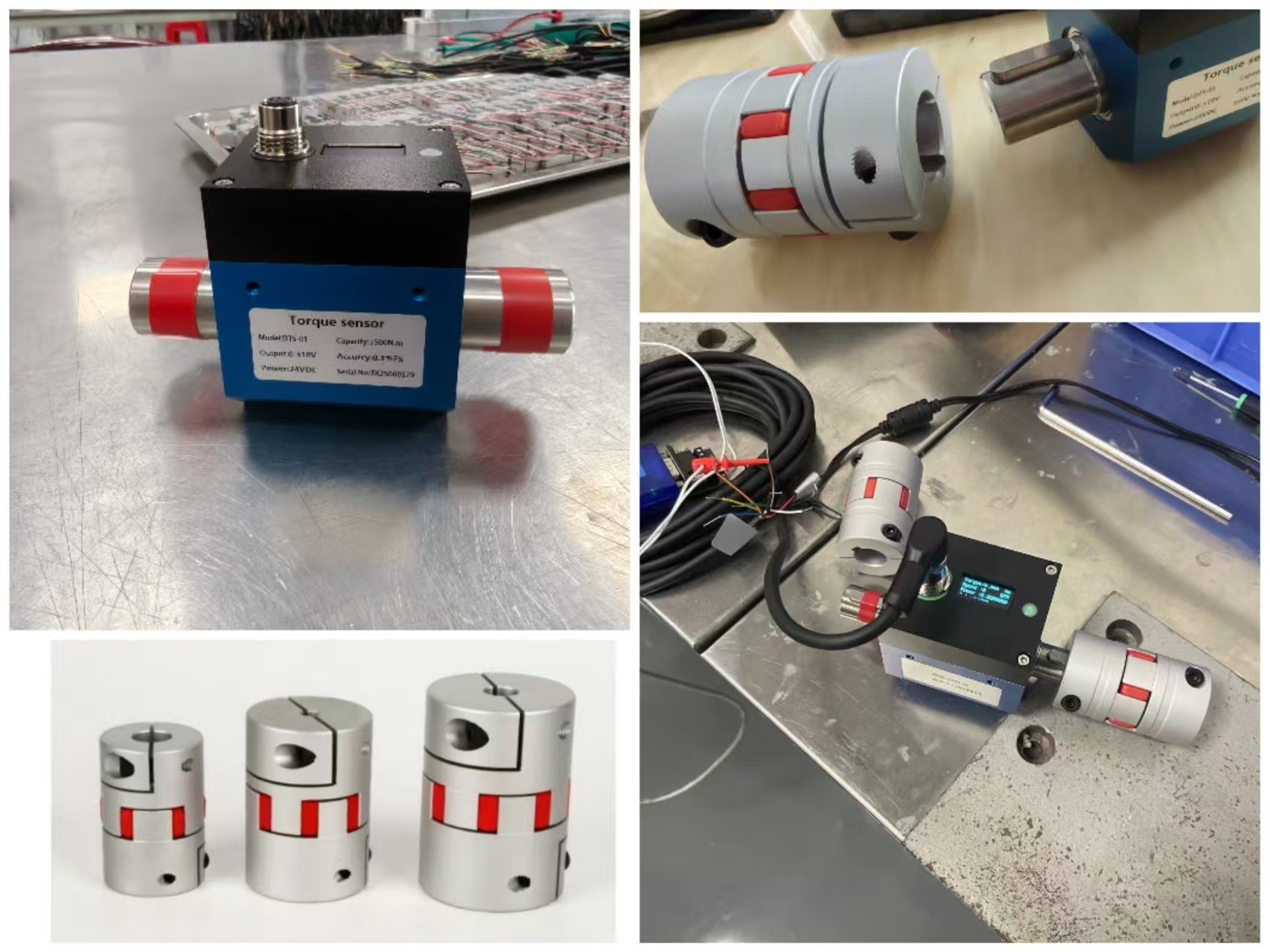

2.3 使用弹性销联轴器
2.4 建议对扭矩传感器中部进行柔性固定。不要进行刚性固定。
2.5 加载设备、扭矩传感器、动力设备的同轴度公差应小于Φ0.05mm。

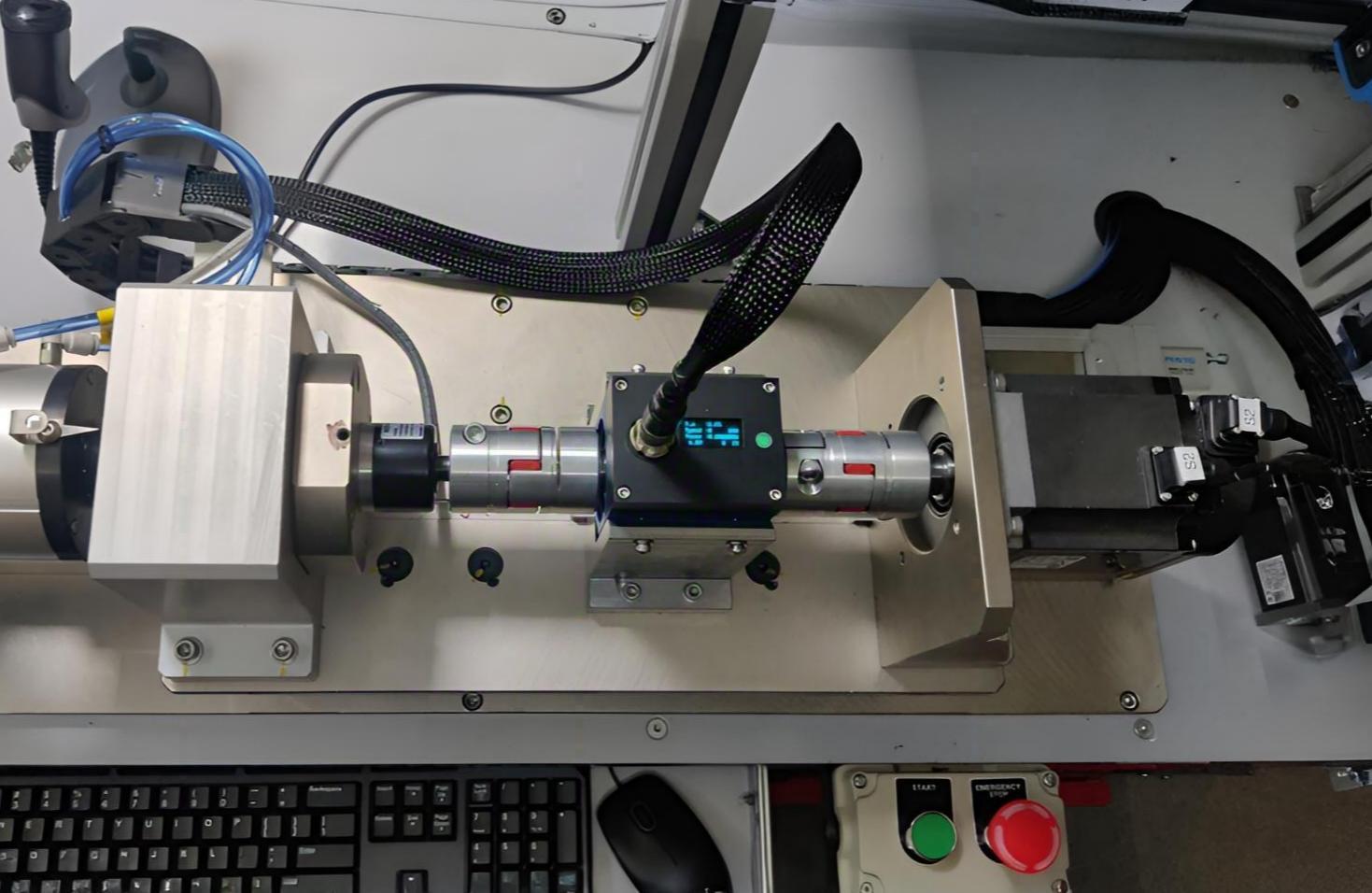

3, 安装步骤
3.1 根据轴连接类型和扭矩传感器长度，确认动力设备与加载设备之间的距离。调整轴线（动力和加载设备）与基准平面之间的间隙，确保它们之间的同轴度小于Φ0.03mm，然后将动力和加载设备固定在基准平面上。
3.2 在每个轴上安装联轴器
3.3 调整扭矩传感器与基准平面之间的距离，确保其轴线与动力和加载设备的轴线同轴度小于Φ0.03mm。然后将扭矩传感器固定在基准平面上。
3.4 固定联轴器，安装完成。
4, 常规安装方式
4.1 转速低于300RPM，无频繁顺时针和逆时针旋转时，可使用柔性物体与扭矩传感器连接，防止其旋转。
4.2 转速高于300RPM，有频繁顺时针和逆时针旋转时，必须在扭矩传感器前后安装固定板。在扭矩传感器和固定板之间加入2-3毫米的硅橡胶，压缩量为15%-20%，以防止其成为刚性连接。
